Activité de l'entreprise : Prestataire expert en solutions de stockage et de logistique pour les produits liquides en vrac, notamment les substances chimiques et pétrochimiques
Type d'entreprise : Groupe européen
Période de création de l'entreprise : 2016
Interlocuteur(s) : Responsable Projet
CONTEXTE DE L'ENTREPRISE

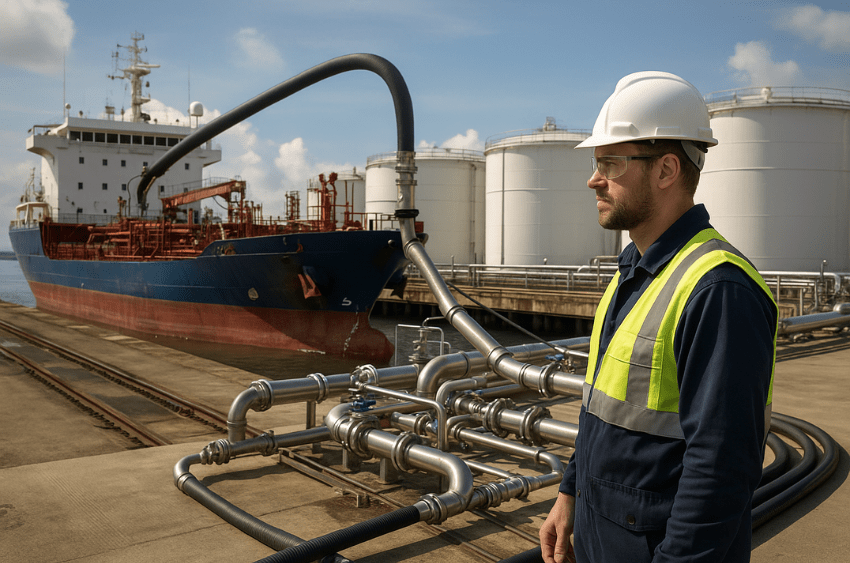

L’entreprise exploite des terminaux polyvalents dédiés à la consignation, au déchargement, au stockage et au transbordement de produits liquides tels que les carburants, lubrifiants, produits chimiques et biocarburants. Implantée dans plusieurs ports stratégiques en Europe (Pays-Bas, France, Italie, Espagne, Portugal), la société propose des solutions logistiques sur mesure adaptées à une large gamme de produits : biocarburants, huiles de base, carburants marins, lubrifiants et produits chimiques.
PROBLÉMATIQUE FILTRATION
Pour une ligne incendie, notre client souhaite nettoyer le réseau d’eau par l’installation d’un filtre magnétique en vue de l’élimination des particules issues de la corrosion des tuyaux acier en amont. Le filtre, équipé avec des brides PN16, devait se raccorder à une tuyauterie horizontale.
Les conditions opératoires de l’installation devaient répondre aux données suivantes :
- Seuil de filtration minimal : 250 µm
- Pression : 8 – 10 barg
- Température du réseau : ambiante
- Débit en 0,08 m3/h et 1,5 m3/h
- Raccordement du filtre par brides
LA SOLUTION FILTRATION PAR PEMFLOW

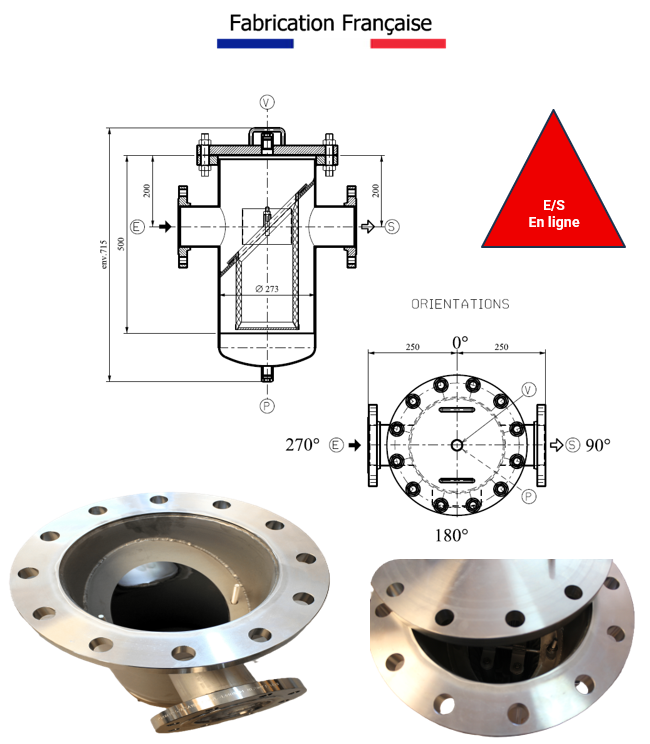

Les entrée/sortie devant être en ligne afin que le filtre s’intègre aisément dans l’installation de notre client, nous avons proposé une solution composée de notre corps de filtre à panier CLI, complétée par un panier incliné série CLI ; équipé d’un dispositif magnétique à 4 bougies.
|
A savoir Un système de filtration à bougie magnétique fonctionne en utilisant des éléments filtrants en forme de bougies, souvent cylindriques, combinés à des champs magnétiques. Ces bougies sont généralement équipées d’aimants d’une puissance de 3900 Gauss dans un fourreau INOX pour éviter l’oxydation de ceux-ci ; ce qui permet d’attirer et de capturer les particules métalliques présentes dans le fluide. Le champ magnétique renforce l'efficacité de la filtration en retenant les impuretés métalliques en amont du panier filtrant, ce qui permet de prolonger sa durée de vie et d'obtenir un fluide plus propre, par exemple dans des applications industrielles où la pureté du fluide est essentielle. |
Corps de filtre
Le corps de filtre retenu est en acier inoxydable 316L pour les parties en contact avec le fluide. L’étanchéité de la fermeture par boulons basculants est assurée par un joint Nitrile (Viton ou EPDM sont disponibles sur demande). Les connexions d’ES sont en DN 100 à brides type 11B.
Il convient, également, de remarquer que les finitions TIG assurent une excellente résistance chimique pour les liquides agressifs.
Pour en savoir plus : Bien choisir son corps de filtre
Panier filtrant
La filtration est assurée par un panier incliné de la série CLI. La filtration s’effectue de l’intérieur vers l’extérieur permettant ainsi la rétention des polluants à l’intérieur du panier, sans risque de contamination en aval. Dans ce cas de figure, le seuil de filtration, retenu par notre client, est de 510 µm.
|
A savoir Les seuils de filtration de ce type de panier vont de 5µm à 10mm |
Par ailleurs, le panier incliné comporte un dispositif magnétique avec 4 bougies.
Pour aller plus loin : corps de filtre/éléments filtrants/skids de filtration/filtre polyvalents
|
Conseil de l’expert
Les filtres à panier incliné sont utilisés dans de nombreuses applications industrielles (industrie & mécanique, traitement des eaux, industries chimiques & pétrochimiques, Agroalimentaire & pharmaceutique, application HVAC & chauffage, applications maritimes & offshore) pour protéger les équipements. Grâce à son design compact, le filtre à panier incliné permet un gain d’espace précieux dans les zones techniques souvent contraintes. Son inclinaison favorise un meilleur écoulement du fluide, limitant les pertes de charge et améliorant l'efficacité du système. Autre avantage non négligeable : il offre une accessibilité simplifiée pour l’entretien, ce qui réduit les temps d'arrêt et facilite les interventions de maintenance. |
Vous recherchez une solution de filtration stable et fiable pour assurer une rétention efficace des solides ? Contactez nos experts pour des conseils avisés
